● ベッド上最大スイング：460 mm
● クロススライドの最大振り幅：170 mm
● 中心間距離：350 mm
● X軸移動量: 240 mm
● Z軸移動量: 400 mm
● スピンドル内径：56mm
● 最大スピンドル回転速度: 3500 rpm
● スピンドルモーター出力：7.5kW
TCK46Aは、高速、高精度、高信頼性を誇る傾斜式寝具加工機です。ベッドシート、ベッド本体、ベッドサイドボックスなどの主要部品は高強度鋳造材料で作られており、長期使用における安定性を確保しています。
● 30°傾斜ベッド構造を採用し、高精度予圧台湾製直線転がりガイドレールを装備。高い位置決め精度とスムーズな切削屑排出を実現し、高速・高精度加工に適しています。
●高精度スピンドルベアリンググループと精密アセンブリおよび動的バランステストを採用し、高いスピンドル精度、低ノイズ、強力な剛性を保証します。

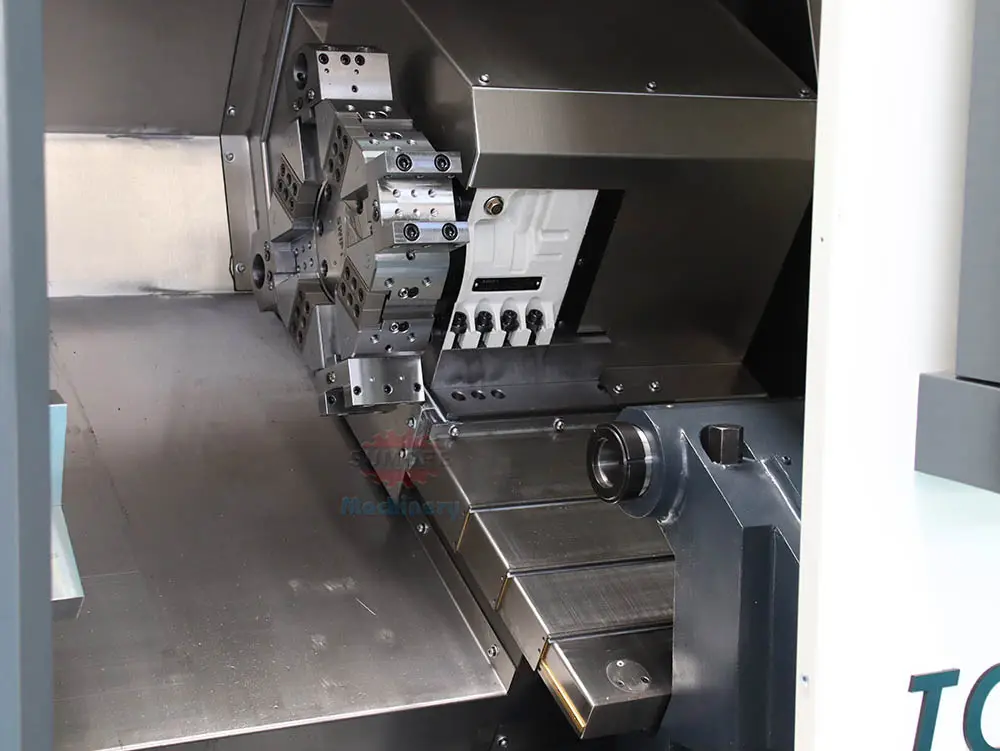

● ナイフタワーモードを採用し、ナイフの交換速度が速く、位置決め精度が高い。
● X、Z方向の送りは、サーボモーターを大トルク、低慣性の弾性カップリングを介してワイヤーに直接接続し、位置決め精度と繰り返し位置決め精度を確保します。
● 先進的な集中自動給油装置を採用し、定期的かつ定量的な自動間欠給油を実現し、安定した信頼性の高い作業を実現します。
●国産油圧ディスクを採用。
●油圧テールシートは、ロックと油圧ピストン上部のワークパーツを手動で調整して加工されます。
| 規格 | 我が軍の部隊数 | TCK46A |
| ベッドの上でスイング | mm | 460 |
| クロススライドでスイング | mm | 170 |
| 中心間の距離 | mm | 350 |
| スピンドルボア | mm | 56 |
| バーの容量 | mm | 45 |
| スピンドルノーズタイプ | - | A2-5 |
| スピンドル速度ステップ | - | 無段階 |
| スピンドル速度範囲 | rpm | 3500 |

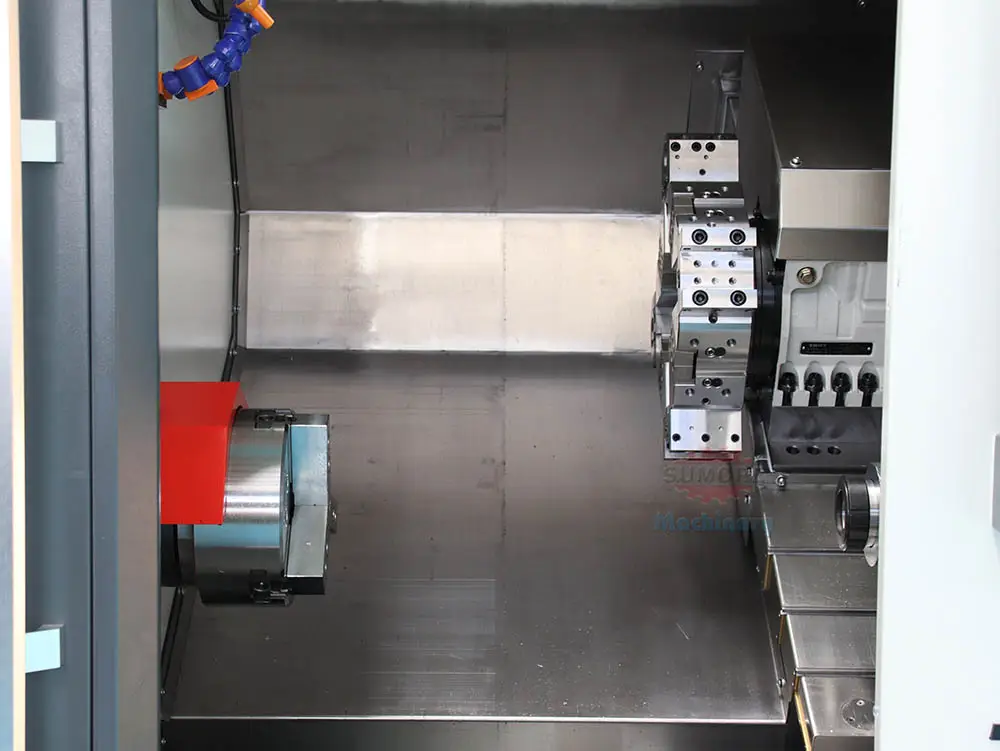

| タレット/ツールポスト | - | 8/12 油圧砲塔 |
| ツールサイズ | mm | 25 x 25 |
| X軸トラベル | mm | 240 |
| Z軸移動 | mm | 400 |
| X軸早送り | ミリメートル/分 | 18000 |
| Z軸早送り | ミリメートル/分 | 18000 |
| 主軸モーター | kw | 7.5 |
| テールストックの羽ペンの直径 | mm | 70 |
| テールストッククイルテーパー | - | MT5 |
| テールストッククイル移動 | mm | 80 |
| 心押し台の移動量 | mm | 200 |
| ガイドレールタイプ | - | 傾斜ベッドリニアレール |
| 機械重量 | kg | 3000 |
| 全体寸法 | mm | 2500x1700x1890 |
