● 作業台サイズ：800×800mm
● X軸移動量：1600mm
● Y軸移動量：1000mm
● Z軸移動量：1100mm
● 作業台の最大積載量：2500kg
● 最大スピンドル回転数：6000rpm
● スピンドルテーパー：BT50

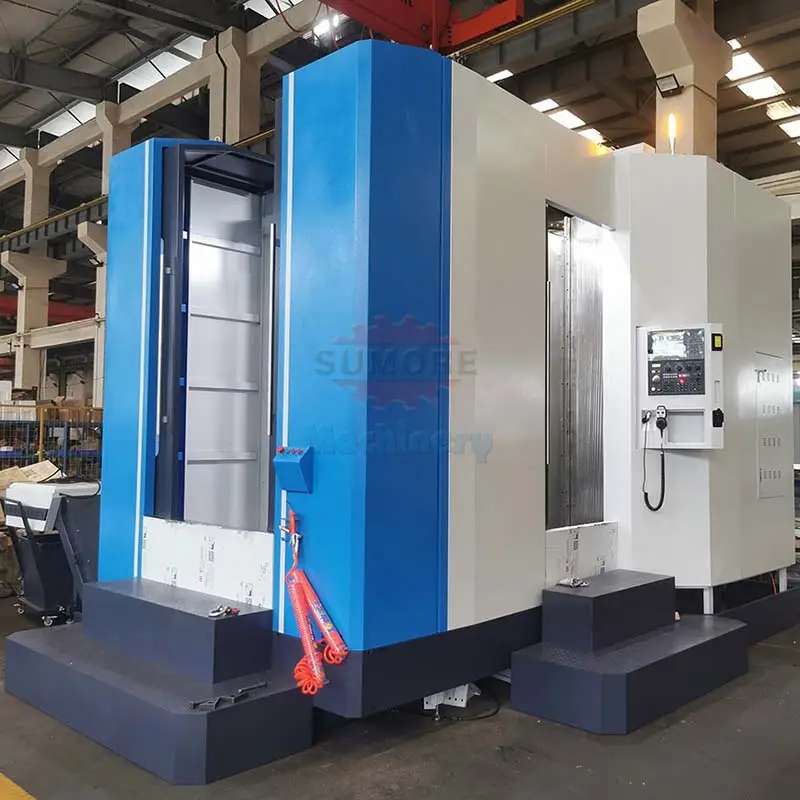

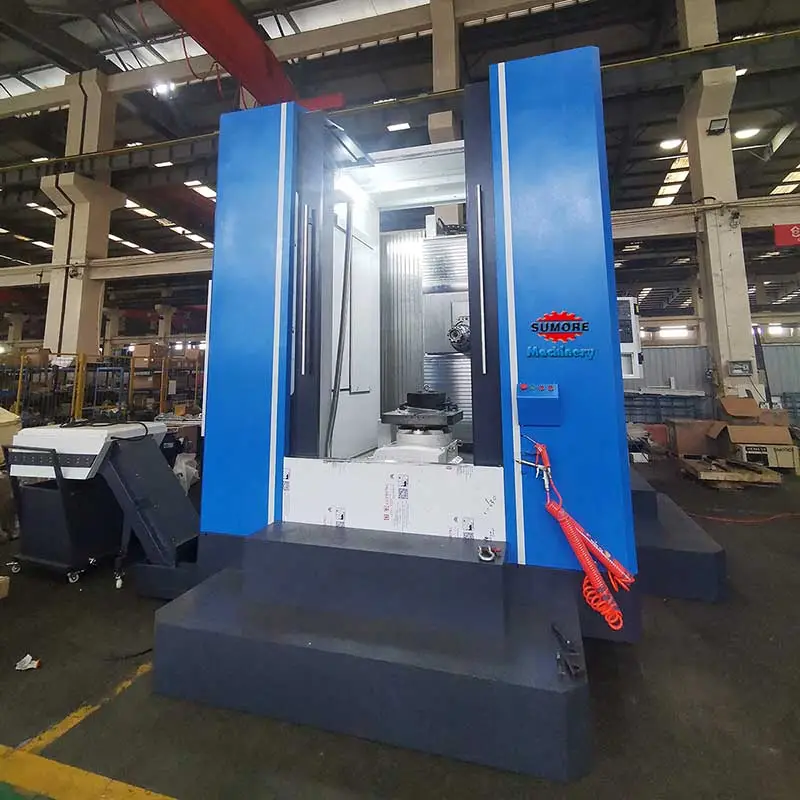

HMC シリーズの工作機械は、インデックス可能なテーブル、3 つの直線運動座標、およびインデックス テーブル座標を備えた 3 軸ローラー リニア ガイド水平マシニング センターです。
ワークを一度クランプした後、フライス加工、穴あけ加工、ボーリング加工、リーマ加工、タッピングなどの加工を連続的に完了することができ、また、取付面と上面を除く残りの表面の加工も完了することができます。
処理時間を大幅に短縮し、処理効率を向上させ、さまざまな生産ニーズに応えます。
スタンドアロンマシンとして使用することも、複数のマシンを備えた組立ラインとして使用することもできます。
水平マシニングセンターは高精度部品の加工に広く使用されており、特にIT部品、自動車部品、光学機器、医療機器、空気圧部品、航空宇宙部品、金型などの加工に適しています。
この工作機械は主にフライス加工に使用され、部品の穴あけ、タッピング、リーマ加工、リーマ加工、ボーリング、連続フライス加工に適しています。
中量生産における箱物や各種平面、穴、複雑形状の加工に適しています。
自動車、電気機械、印刷、繊維機械製造、金型製造などの業界で広く使用されています。
| モデル | HMC500 | HMC630 | HMC800 | HMC1000 |
| X軸移動量 | 800 mm | 1100 mm | 1600 mm | 2200 mm |
| Y軸移動量 | 800 mm | 800 mm | 1000 mm | 1400 mm |
| Z軸移動量 | 800 mm | 1100 mm | 1100 mm | 1200 mm |
| テーブルサイズ | 500 * 500mm | 630 * 630mm | 800 * 800mm | 1000 * 1000mm |
| 作業テーブルのインデックス | 1°*360 | 1°*360 | 1°*360 | 1°*360 |
| Tスロットサイズ | 5-18-100mm | 5-18-100mm | 6-22-125mm | 125 22××6mm |
| 作業台の最大積載量 | 800kg | 1500kg | 2500kg | 6000kg |
| スピンドルセンターからテーブルへ | 50-850mm | 50-850mm | 0-1000mm | 350-1550mm |
| スピンドルノーズからテーブル表面まで | 125-925 | 125-1225 | 180-1180 | 100-1300mm |
| 主軸テーパ | BT-40 | BT-50 | BT-50 | BT-50 |
| スピンドル範囲 | 8000rpm | 6000rpm | 6000rpm | 6000rpm |
| スピンドルパワー | 11 / 15KW | 15 / 18.5KW | 15 / 18.5KW | 15 / 18.5KW |
| 切削速度 | 1-8000mm /分 | 1-8000mm /分 | 1-8000mm /分 | 1-8000ミリメートル/分 |
| X/Y/Z高速 | 24/24/24 m /分 | 24/24/24 m /分 | 24/24/24 m /分 | 24/24 / 24m /分 |
| X/Y/Z位置精度 | 0.008 | 0.008 | 0.008 | 0.015 |
| 再現性 | 0.005 | 0.005 | 0.005 | 0.008 |
| B軸の位置決め精度 | +10 " | +10 " | +10 " | +10 " |
| ATC | 24個（オプション30個/40個/60個） | 24個（オプション30個/40個/60個） | 24個（オプション30個/40個/60個） | 24個（オプション30個/40個/60個） |
| 工具交換時間 | 2.7S | 5S | 5S | 5S |
| 最大工具重量 | 8kg | 18kg | 18kg | 18kg |
| ツールの最大直径 | 75 / 125mm | 112 / 200mm | 125/230 | φ80/φ150mm |
| ツールの最大長さ | 300 mm | 300 mm | 300 mm | 400 mm |
| マッチング重量 | 9500kg | 12000kg | 15000kg | 20000Kg |
| 機械寸法 | 3800 * 3200 * 3280mm | 4860 * 3600 * 3460mm | 6200 * 4800 * 3800mm | 6800 5200××3800mm |
