● 最大掘削孔径：63mm
●主軸最大送り抵抗：3000
● 最大スピンドルトルク：800N・m
● メインモーター出力：5.5kW
● 主軸回転速度：40～570（9級）rpm
●工作機械の基礎部品は特殊鋳物で作られており、高剛性構造となっています。
●作業台面とガイド面は精密研磨されており、精度保持性に優れています。
● オプションのクロス型作業台を装着することで、水平・垂直方向への手動送りや作業台の昇降調整が可能になります。

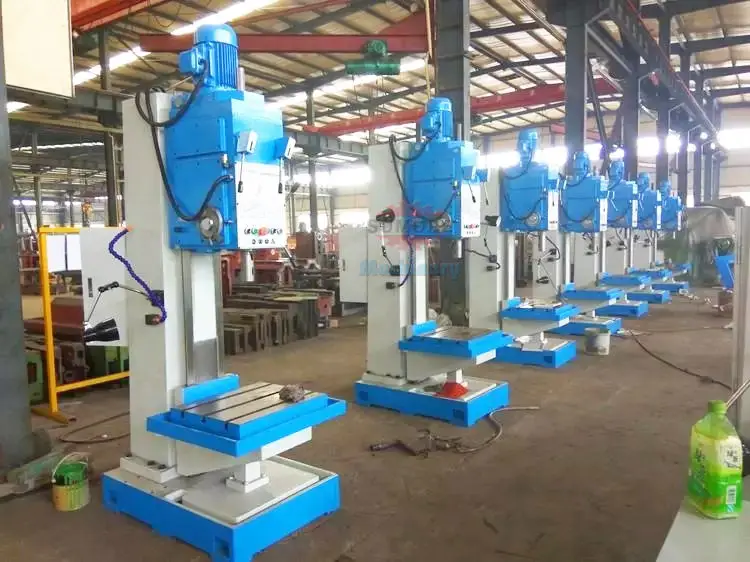

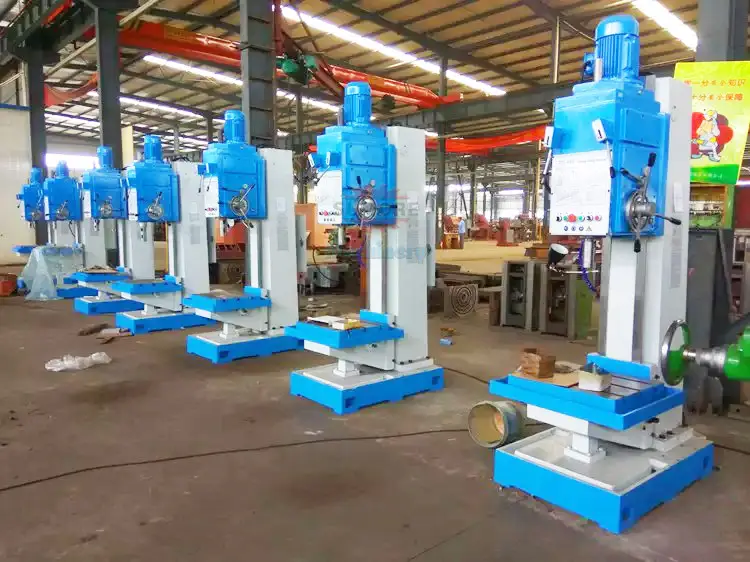

● Z5163B 角柱垂直掘削万能工作機械。掘削、リーマ加工、皿穴加工、皿穴加工、ボーリング、タッピングに使用できます。
| モデル | ユニット | Z5140B | Z5150B | SP5163B | Z5180B |
| 最大掘削孔径 | mm | 40 | 50 | 63 | 80 |
| 主軸の最大送り抵抗N | 1600 | 1600 | 3000 | 30000 | |
| 最大スピンドルトルク | Nm | 350 | 350 | 800 | 800 |
| メインモータ電源 | kw | 3 | 3 | 5.5 | 5.5 |
| メインコーンホールの円錐度 | NO | 4 | 5 | 5 | 6 |
| 主軸速度 | rpm | 31.5～1400（12年生） | 31.5～1400（12年生） | 40～570（9年生） | 40～570（9年生） |
| スピンドル回転あたりの送り | mm / rev | 0.056～1.80（9年生） | 0.056～1.80（9年生） | 0.11～0.78（6年生） | 0.11～0.78（6年生） |
| スピンドルストローク | mm | 250 | 250 | 250 | 250 |
| スピンドルボックスストローク | mm | 200 | 200 | 250 | 250 |
| スピンドル中心線から柱までの距離（mm） | mm | 335 | 335 | 375 | 375 |
| 作業台の縦方向および横方向の移動 | mm | / | / | / | / |
| 作業台の垂直移動量（mm） | mm | 300 | 300 | 300 | 300 |
| スピンドル端面から作業台までの最大距離 | mm | 750 | 750 | 850 | 850 |
| テーブルサイズ | mm | 480*560 | 480*560 | 650*550 | 650*550 |
| 工作機械の重量 | 1250 | 1300 | 2500 | 2500 | |
| 外形寸法 | mm | 1050 * 710 * 2540 | 1050 * 710 * 2540 | 1300 * 840 * 2580 | 1197 * 980 * 2797 |
