● 最大掘削孔径：40mm
●主軸最大送り抵抗：1600
● 最大スピンドルトルク：350N・m
● メインモーター出力：3kW
● 主軸回転速度：31.5～1400（12級）rpm
● この工作機械は、高効率、優れた剛性、高精度、低騒音、広い変速範囲、集中操作、斬新な外観、使用とメンテナンスの便利さを備えています。
● スピンドルタッピングの自動反転とインチング送りは止まり穴や一定深さの穴に非常に便利です。
●多軸加工機は複数穴の同時加工を実現し、加工効率を大幅に向上します。

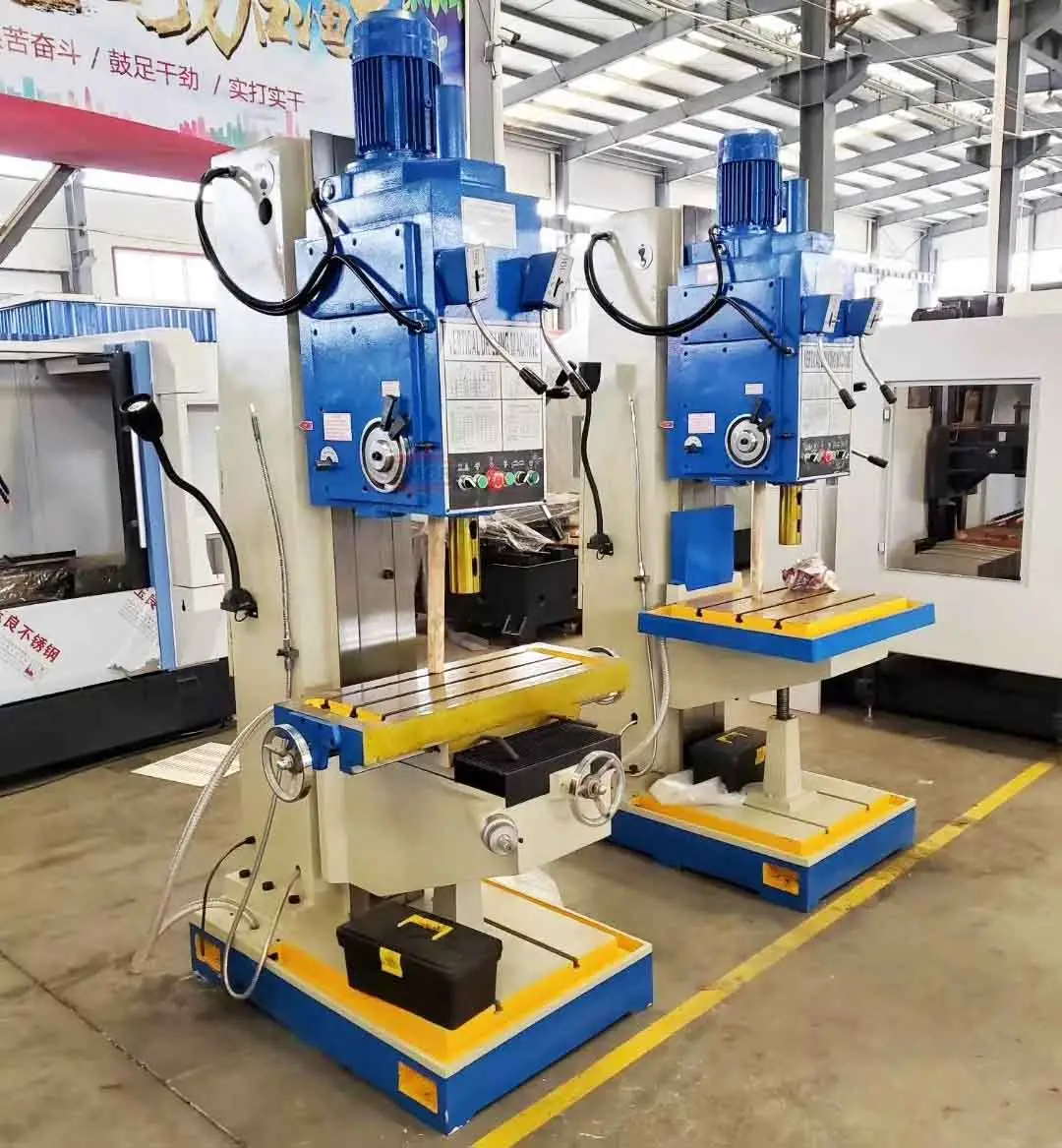

● Z5140B 角柱垂直掘削万能工作機械。掘削、リーマ加工、皿穴加工、皿穴加工、ボーリング、タッピングに使用できます。
| モデル | ユニット | Z5140B | Z5150B | SP5163B | Z5180B |
| 最大掘削孔径 | mm | 40 | 50 | 63 | 80 |
| 主軸の最大送り抵抗N | 1600 | 1600 | 3000 | 30000 | |
| 最大スピンドルトルク | Nm | 350 | 350 | 800 | 800 |
| メインモータ電源 | kw | 3 | 3 | 5.5 | 5.5 |
| メインコーンホールの円錐度 | NO | 4 | 5 | 5 | 6 |
| 主軸速度 | rpm | 31.5～1400（12年生） | 31.5～1400（12年生） | 40～570（9年生） | 40～570（9年生） |
| スピンドル回転あたりの送り | mm / rev | 0.056～1.80（9年生） | 0.056～1.80（9年生） | 0.11～0.78（6年生） | 0.11～0.78（6年生） |
| スピンドルストローク | mm | 250 | 250 | 250 | 250 |
| スピンドルボックスストローク | mm | 200 | 200 | 250 | 250 |
| スピンドル中心線から柱までの距離（mm） | mm | 335 | 335 | 375 | 375 |
| 作業台の縦方向および横方向の移動 | mm | / | / | / | / |
| 作業台の垂直移動量（mm） | mm | 300 | 300 | 300 | 300 |
| スピンドル端面から作業台までの最大距離 | mm | 750 | 750 | 850 | 850 |
| テーブルサイズ | mm | 480*560 | 480*560 | 650*550 | 650*550 |
| 工作機械の重量 | 1250 | 1300 | 2500 | 2500 | |
| 外形寸法 | mm | 1050 * 710 * 2540 | 1050 * 710 * 2540 | 1300 * 840 * 2580 | 1197 * 980 * 2797 |
