● ベッド上の最大スイング：380mm /420mm /450mm
● キャリッジ上の最大スイング：130mm /130mm /220mm
● 最大回転直径：340mm / 360mm / 400mm
● X軸移動量：180mm / 250mm
● Z軸移動量：330mm / 530mm
● スピンドル内径：46mm /56mm /61mm /79mm
● スピンドルモーター：5.5kwまたは7.5kw

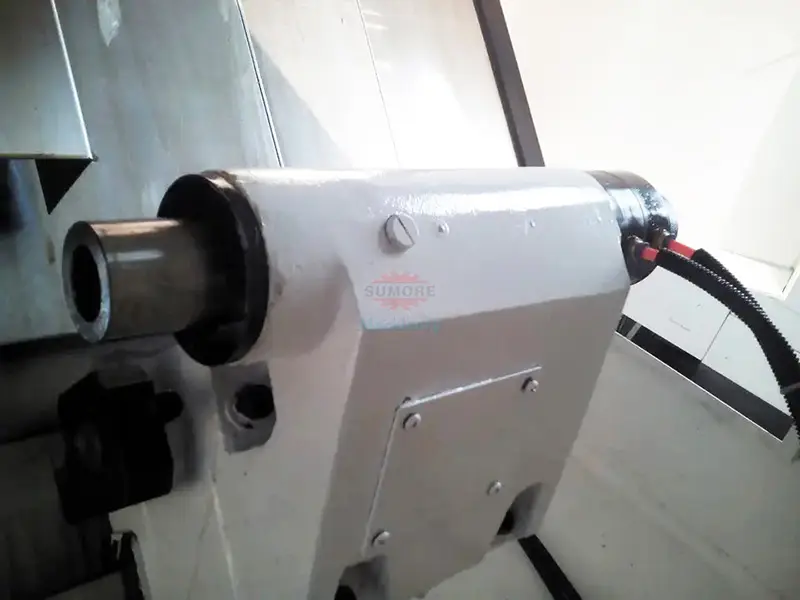

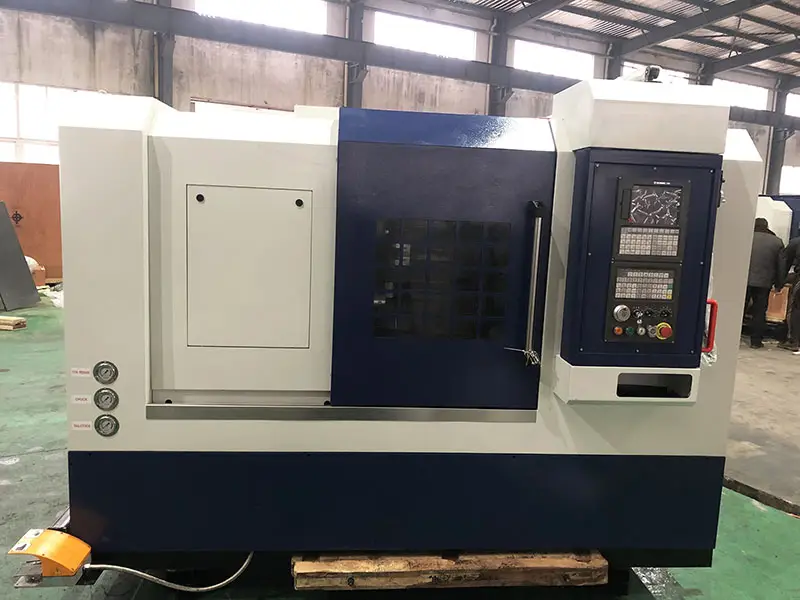

CNC旋盤!!! SP-340 SP-360 SP-400 リニアガイドウェイ スラントベッド CNC旋盤 油圧テールストック付き
● 機械精度レベルの向上。
● 生活ツール、プログラミング用テールストックなどの高度なカスタムメイドサービス。
● 各種板金カバー、パワータレット等
● スピンドルユニット。
● 台湾PM/HIWINネジ。
●ドイツFAG製スクリューベアリング。
| モデル | SP-340 | SP-360 | SP-400 | |||
| ベッドの上で最大スイング | 380 mm | 420 mm | 420 mm | 450 mm | ||
| 最大スイングオーバーキャリッジ | 130 mm | 160 mm | 160 mm | 160 mm | 220 mm | 220 mm |
| 最大回転直径 | 340 mm | 340 mm | 340 mm | 360 mm | 400 mm | 400 mm |
| 最大処理長 | 280 mm | 250 mm | 200 mm | 500 mm | 450 mm | 400 mm |
| X軸トラベル | 180 mm | 250 mm | ||||
| Z軸移動 | 330 mm | 530 mm | ||||
| X軸ボールねじ | 3208-C3 | 3208-C3 | ||||
| Xモータートルク | ≧7.5nm | ≧10nm | ||||
| Z軸ボールねじ | 3210-C3 | 3208-C3 | ||||
| Zモータートルク | ≧10nm | ≧10nm | ||||
| ベッドの傾斜角度 | 45° | 45° | ||||
| リニアガイドのスパン | 362 mm | 400 mm | ||||
| 最高主軸速度 | 4500rpm | 4500rpm | 4500rpm | 4500rpm | 4500rpm | 3000rpm |
| スピンドルボア | 46 mm | 56 mm | 61 mm | 56 mm | 61 mm | 79 mm |
| スピンドルノーズサイズ | A2-4 | A2-5 | A2-6 | A2-5 | A2-6 | A2-6 |
| スピンドルモーター | 5.5kw | 5.5kw | 7.5kw | 5.5kw | 7.5kw | 7.5kw |

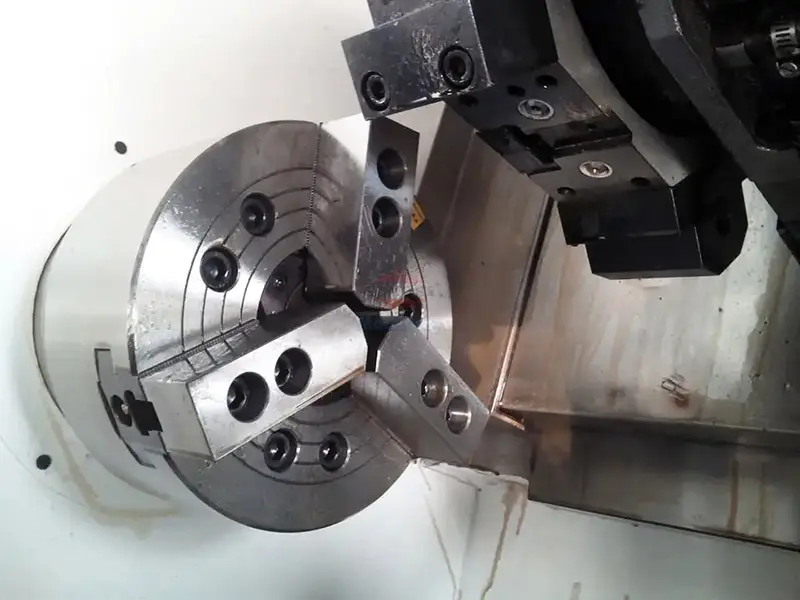

| 油圧またはコレットチャック | 5インチ油圧または36mmコレットチャック | 6インチ油圧または46mmコレットチャック | 8インチ油圧または52mmコレットチャック | 6インチ油圧または46mmコレットチャック | 8インチ油圧または52mmコレットチャック | 10インチ油圧 |
| 心押し台スリーブの直径 | 72 mm | 72 mm | 72 mm | 72 mm | 72 mm | 72 mm |
| テールストックスリーブの最大移動量 | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm |
| テールストックスリーブのテーパー | MT4 | MT4 | MT4 | MT4 | MT4 | MT4 |
