●ベッド上の最大回転直径：560 mm
● 横スライドプレートの最大スリップ径：260 mm
●最大加工長さ：800mm
●最大加工径（ディスク）：440mm
●主軸の最高回転数：3000rpm

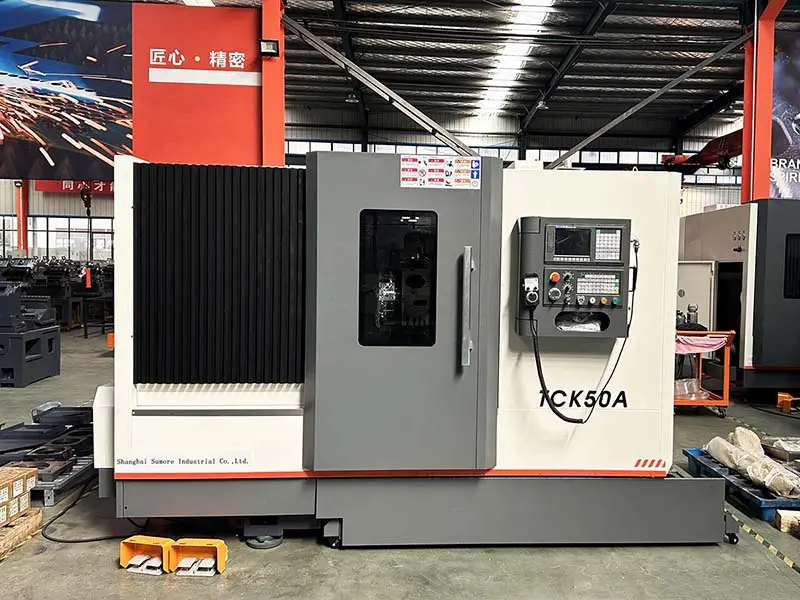

このTCKシリーズの工作機械は、当社の売れ筋輸出品であり、コンパクトな構造、美しい外観、大きなスピンドルトルク、高剛性、安定した信頼性の高い性能、優れた精度保持を特徴としています。
● 45°傾斜ベッド構造を採用し、高精度予圧台湾製直線転がりガイドレールを装備。高い位置決め精度とスムーズな切削屑排出を実現し、高速・高精度加工に適しています。
● 高精度の組み立てと動的バランステストを備えた高精度スピンドルベアリンググループを採用し、高いスピンドル精度、低ノイズ、強力な剛性を保証します。

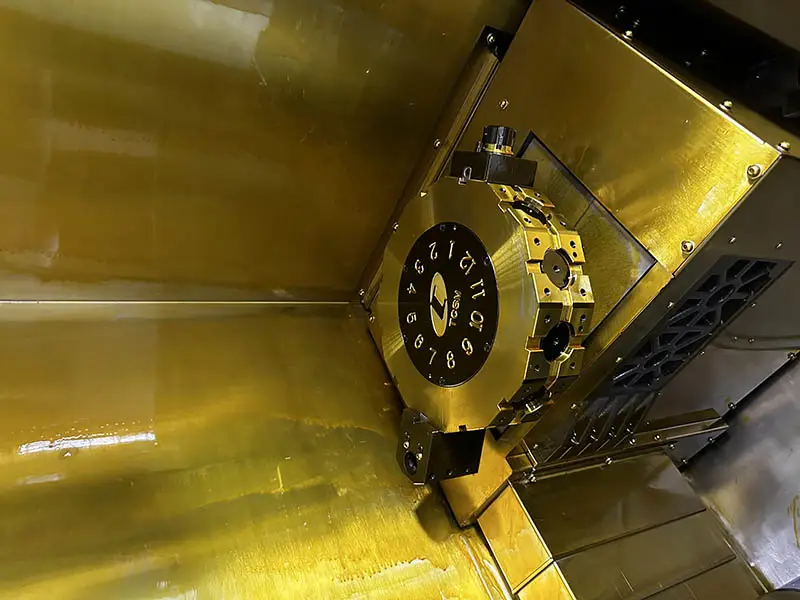

● ナイフタワーモードを選択すると、ナイフの交換速度が速くなり、位置決め精度が高くなります。
● X、Z方向の送りでは、サーボモータが大きなトルクと低慣性の弾性カップリングを介してワイヤに直接接続され、位置決め精度と繰り返し位置決め精度を保証します。
● 先進的な集中自動給油装置を採用し、定期的かつ定量的な自動間欠給油を実現し、安定した信頼性の高い作業を実現します。

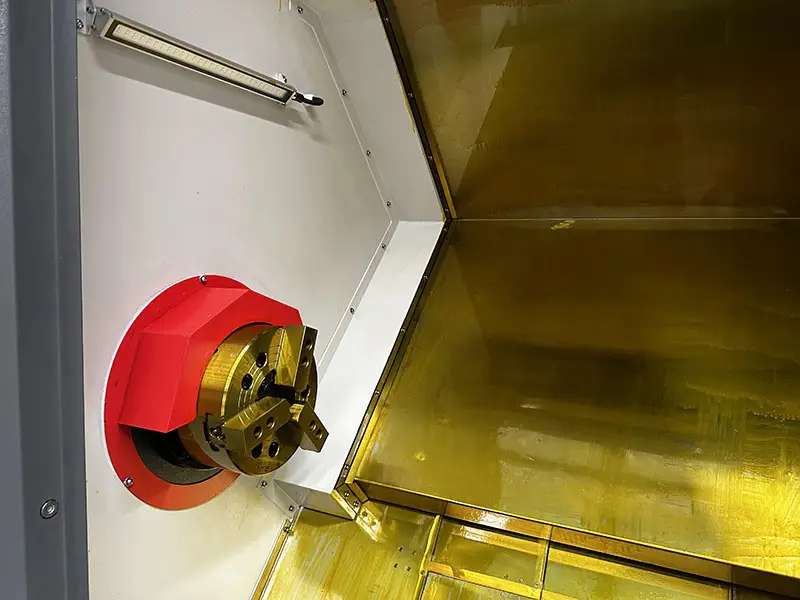

● 国産油圧チャックをご使用ください。
●油圧テールシートは油圧調整と油圧ピストンジャッキで加工します。
| 工作機械モデル | ユニット | TCK50Ax500 | TCK50Ax800 | TCK50Ax1500 |
| ベッド上の最大回転直径 | mm | 560 | 560 | 560 |
| 横滑り板の最大滑り径 | mm | 260 | 260 | 260 |
| 最大加工長さ | mm | 500 | 800 | 1500 |
| 最大加工径（ディスク） | mm | 400 | 440 | 440 |
| 標準カードプレート仕様 | インチ | 10Inch | 10インチ | 10インチ |
| 最大X軸旅程 | mm | 240 | 260 | 260 |
| Z軸の最大移動 | mm | 540 | 900 | 900 |
| 主軸の最高速度 | rpm | 3000rpm | 3000rpm | 3000rpm |
| スピンドル可変速シリーズ | 無段階変速 | 無段階変速 | 無段階変速 | |
| メインシャフトエンドコード | A2-6 | A2-8 | A2-8 | |
| スピンドルを穴に通す | mm | 66 | 86 | 86 |
| 穴を通るチューブ | mm | 55 | 75 | 75 |
| 移動速度が速い | m / min | X:18 Z:18 | X:18 Z:18 | X:18 Z:18 |
| スピードを出すためにカットする | ミリメートル/分 | 1-15000 | 1-15000 | 1-15000 |
| モーターに向かうX / Zトルク | NM | 10 / 10（X方向ロック付き） | 10 / 10（X方向ロック付き） | 10 / 10（X方向、保持ロック付き） |
| スピンドルモーターのパワー | KW | 11 | 15 | 15 |
| 横たわるナイフタワー駅 | 8 | 8 | 8 | |
| ナイフ本体のサイズ | mm | 2525 ' | 2525 ' | 2525 ' |
| 最大掘削径 | mm | 40 | 40 | 40 |
| スリーブ径 | mm | 70 | 90 | 90 |
| 袖のストローク | mm | 80 | 80 | 80 |
| テールシートスリーブコーンホール | モス5 # | モス5 # | モス5 # | |
| 後部座席までの最大移動距離 | mm | 450 | 750 | 750 |
| 総電源容量 | KVA | 18 | 18 | 18 |
| タンク容量を削減 | L | 100 | 90 | 90 |
| 全体的な寸法（LxWxH） | mm | 2600 * 1850 * 2000 | 3250 * 1860 * 2000 | 3950 * 1860 * 2000 |
| 機械の重さ | KG | 3000 | 4000 | 5500 |
