● ベッド上最大スイング：350 mm
● クロススライドの最大振り幅：185 mm
● 中心間距離：250 mm
● X軸移動量: 350 mm
● Z軸移動量: 300 mm
● スピンドル内径：56 mm
● 最大スピンドル回転速度: 4000 rpm

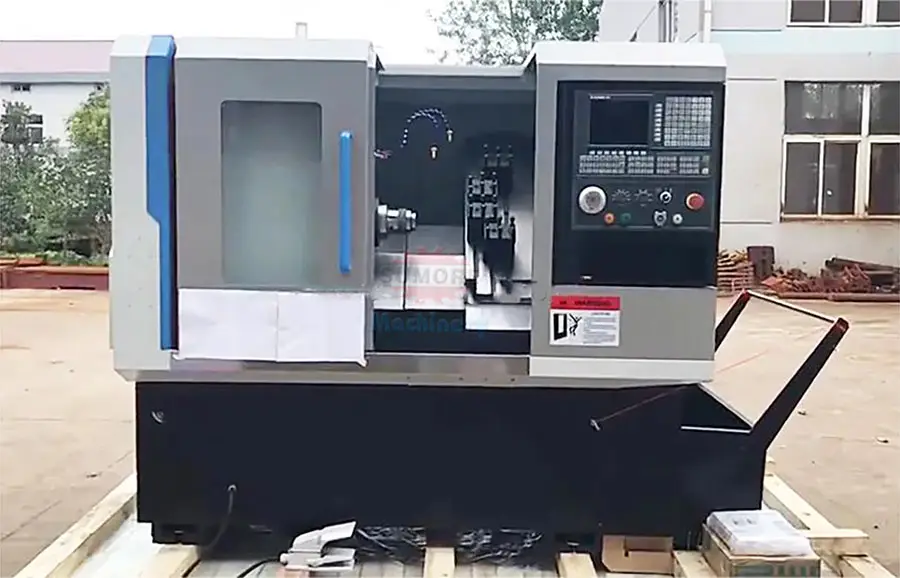

STC32は高強度鋳鉄製で、同様に高い剛性を備えています。56/66mmの大口径スピンドルを搭載することで、剛性と性能を大幅に向上させています。高品質ベアリングを採用したこの大口径スピンドルは、加工精度も向上させます。クリアランスのないリーディング軌道により加工能力が向上し、2方向の直線的な転動台軌道は良好な潤滑性を維持し、ミッション中の摩耗を低減します。
● 台湾製スクリューとリニアガイドウェイを採用した高精度傾斜CNC旋盤。
●高精度カートリッジ型スピンドルにより剛性と精度を確保します。
● 台湾の高精度C3グレードボールねじにより、位置決め精度がより安定します。
● Siemens、Fanus、Syntec、Fagor コントローラはオプションです。
●機械全体を鋳鉄製のモノブロックにすることで高剛性を実現。
このタイプの機械は、自動車およびモーター付属品、医療、マイクロ軸、電子部品、空気圧工具、時計産業などで、複雑な形状を持ち、高精度と大量生産が求められるシャフト部品の加工に最適です。
| モデル | STC32 | STC36 | STC40 |
| ベッド上の最大スイング | 350 mm | 350 mm | 350 mm |
| 中心間の距離 | 250 mm | 360 mm | 400 mm |
| クロススライド上の最大スイング | 185 | 130 | 180 |
| レール幅 | 284 mm | 284 mm | 284 mm |

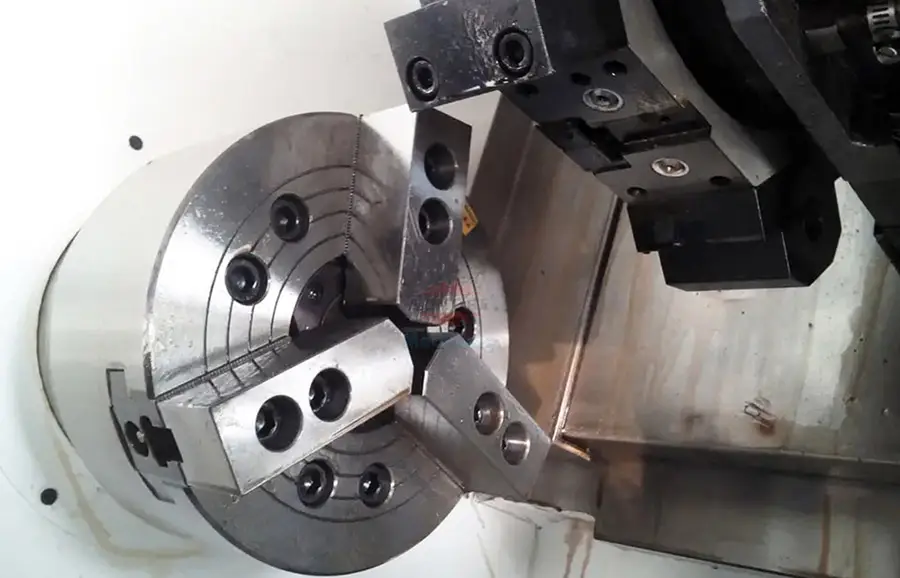

| チャック径 | 160 mm | 160 mm | 200 mm |
| スピンドルボア | 56 mm | 密着口56mm | 61 mm |
| スピンドルノーズ | A2-5 | A2-5 | A2-6 |
| 最高主軸速度 | 4000rpm | 4000rpm | 4000rpm |
| Z軸移動 | 300 mm | 400 mm | 400 mm |
| X軸トラベル | 350 mm | 470 mm | 470 mm |
| X/Z高速 | 15/15 m /分 | 15/15 m /分 | 15/15 m /分 |
| X/Zガイドウェイとネジ | Taiwan | Taiwan | Taiwan |
| 駅数 | 6ウェイギャングタイプ | 6ウェイギャングタイプ | 6ウェイギャングタイプ |
| ツールサイズ | 20x20mm | 20x20mm | 20x20mm |
| スピンドルモーター | 4kw | 5.5kw | 7.5kw |
| 冷却ポンプの電力 | 120w | 120w | 120w |
| 全体寸法 | 2600x1300x1700mm | 2650x1600x1750mm | 2650x1600x1750mm |
| 梱包サイズ | 2800x1700x2050mm | 2860x1800x2050mm | 2860x1800x2050mm |
| NWIG.W. | 1500 / 1700kg | 2000 / 2200kg | 2200 / 2400kg |
