● 最大板厚：2～6mm
● 最大プレート幅：1000～2000 mm
● シート収量限界：245 mm
● コイル速度：6/6.1/5.4 mm/分
● コイルプレート直径：250/300/350/400 mm
● 上軸径：120/130/140/150/160 mm
● 下軸径：120/130/140/150/160 mm
● 下2軸中心距離：120/130/140/150/160 mm
● モーター出力：2.2/3/4 kw

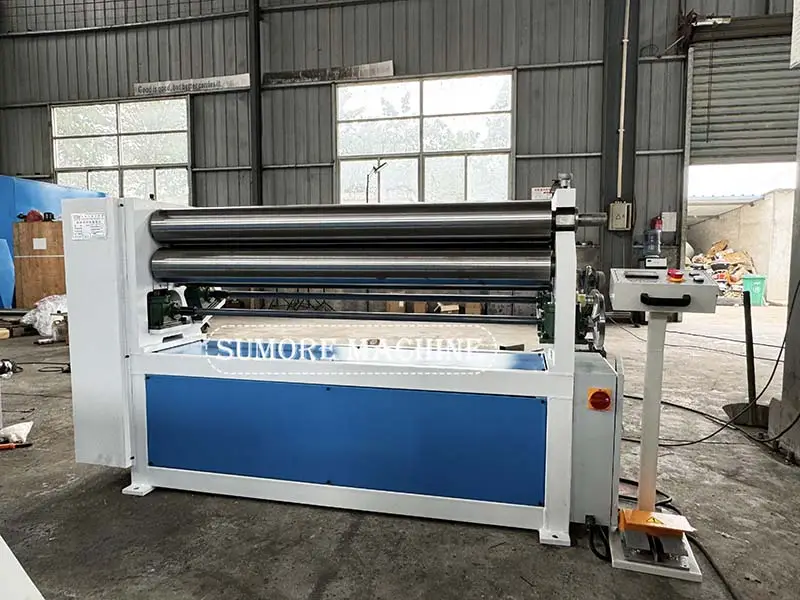

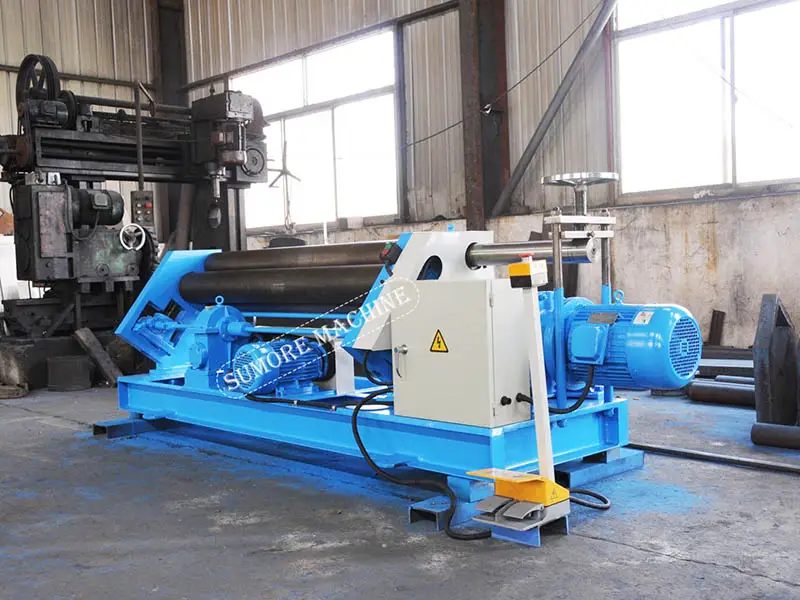

● 本機は主に円筒部品の圧延に使用され、3つのロールからなる非対称構造を備えています。上ロールが主伝動機構であり、下ロールは上下に動いて板材をクランプします。下ロールのギアは上ロールのギアと噛み合い、主伝動機構として機能します。エッジローラーは傾斜昇降動作を行い、予曲げとコイリングの2つの機能を備えています。コンパクトな構造で、操作とメンテナンスが容易です。
● この機械は、シャーシ、操作部、トランスミッションの 3 つの主要部分に分かれています。板金の変形を防ぎ、より厚い板金をせん断することができます。
| 製品仕様 | 最大板厚（mm） | 最大プレート幅（mm） | シート降伏限界（mm） | コイル速度(mm/分) | コイルプレート直径(mm) | 上軸径(mm) | 下軸径（mm） | 下2軸中心距離(mm) | モーター出力（kW） |
| SP-W11F2x1000 | 2 | 1000 | 245 | 6 | 250 | 120 | 120 | 120 | 2.2 |
| SP-W11F2x1200 | 2 | 1200 | 245 | 6.1 | 250 | 120 | 120 | 120 | 2.2 |
| SP-W11F2x1500 | 2 | 1500 | 245 | 6 | 250 | 130 | 130 | 130 | 2.2 |
| SP-W11F2x2000 | 2 | 2000 | 245 | 6.1 | 250 | 130 | 130 | 130 | 2.2 |
| SP-1W1F4x1000 | 4 | 1000 | 245 | 5.4 | 300 | 140 | 140 | 140 | 3 |
| SP-W11F4x1200 | 4 | 1200 | 245 | 5.4 | 300 | 140 | 140 | 140 | 3 |
| SP-W11F4x2000 | 4 | 2000 | 245 | 5.4 | 350 | 150 | 150 | 150 | 3 |
| SP-W11F6x1000 | 6 | 1000 | 245 | 5.4 | 350 | 140 | 140 | 140 | 3 |
| SP-W11F6x1500 | 6 | 1500 | 245 | 5.4 | 400 | 150 | 150 | 150 | 4 |
| SP-W11F6x2000 | 6 | 2000 | 245 | 5.4 | 400 | 160 | 160 | 160 | 4 |
